Куб, в котором свободно располагается еще куб в кубе, поражает воображение. А когда люди узнают, что он сделан на токарном станке, то впадают в транс. Хотите заиметь такую вещицу, чтобы поражать ею близких, и осчастливливать их чудным сувениром? Стоит попробовать.

Как сделать куб в кубе на токарном станке

Понадобится

Чтобы изготовить такое изделие, нужны навыки работы на токарном станке и следующие материалы:

  • металлический цилиндр;
  • разрезная втулка с наружным буртиком;
  • отвертка плоская;
  • силикатный клей;
  • бумажные салфетки;
  • емкость с холодной и горячей водой.

Куб в кубе изготавливаем на токарном станке при наличии следующих инструментов: сверл (спиральных различного диаметра и центровочного), резцов (проходного, расточного для глухих отверстий, канавочного) и штангенциркуля.

Процесс изготовления куба в кубе

Как сделать куб в кубе на токарном станке

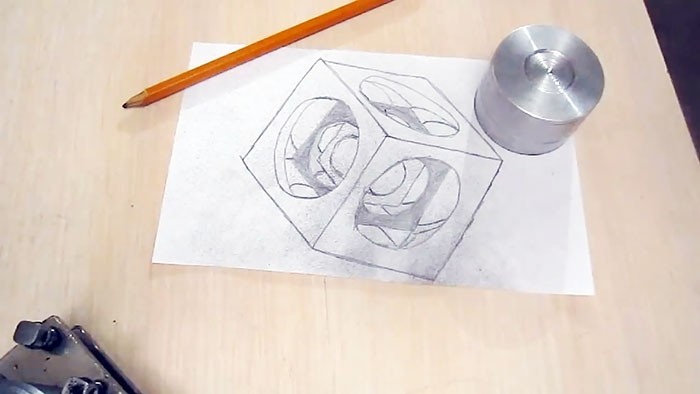

Заготовка – металлический цилиндр может быть любого диаметра (D), но не любой длины (L). Эти величины связаны формулой:

Как сделать куб в кубе на токарном станке

Не трудно догадаться, что и грани наружного куба будут равны 35 мм.
Если мы выбрали заготовку диаметром 50 мм, то обязаны отрезать цилиндр длиной 35 мм, на двух торцах которого будут расположены две грани куба. Нам остается проточить еще четыре.

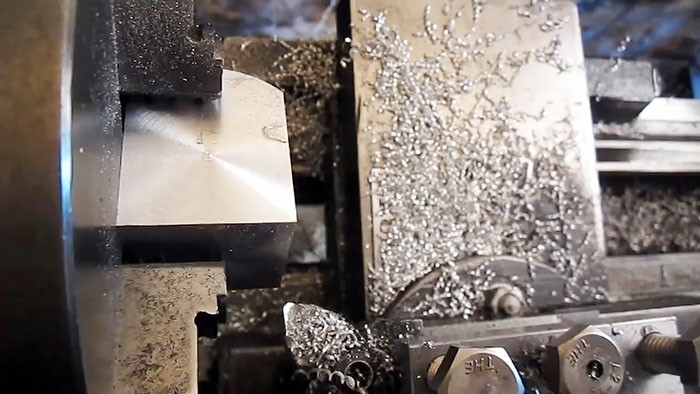

Зажимаем цилиндр в патроне станка так, чтобы один его торец лежал на кулачке. При формировании оставшихся четырех граней, нам каждый раз придется снимать металл толщиной (50 – 35)/2 = 7,5 мм.

Как сделать куб в кубе на токарном станке

Учитывая нестандартное крепление заготовки, для уменьшения силы резания металл снимаем в несколько проходов. Повторив одну и туже операцию четыре раза, получаем кубик 35×35×35 мм.

Как сделать куб в кубе на токарном станке

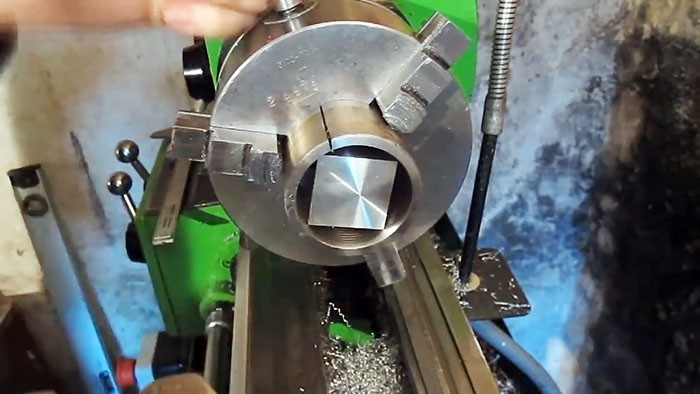

Далее используем разрезную втулку с буртиком и внутренним диаметром 35 мм. В нее вставляем кубик и зажимаем получившийся узел в патроне токарного станка.

Как сделать куб в кубе на токарном станке

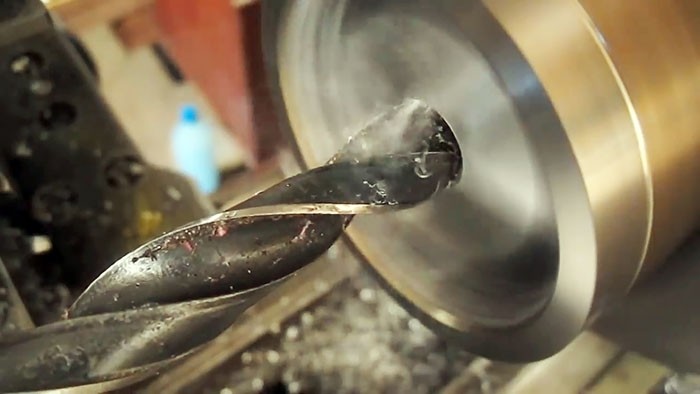

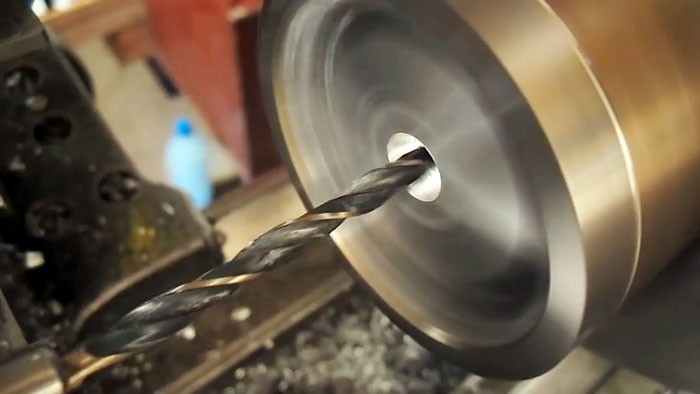

Вначале используем центровочное сверло для раззенковки отверстия под сверло диаметром 5 мм, которым выполняем глухое отверстие на глубину 18-20 мм.

Как сделать куб в кубе на токарном станке

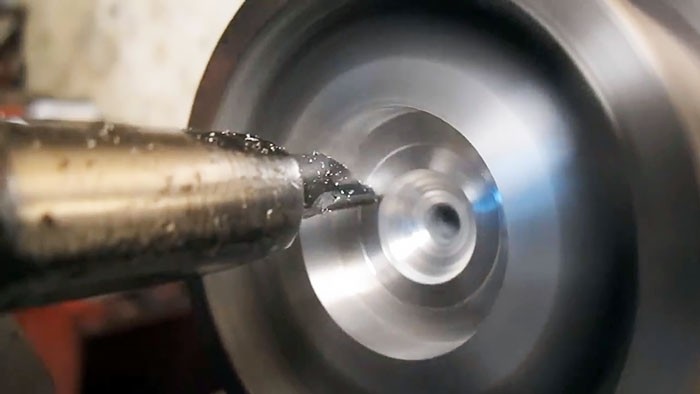

Растачиваем получившееся сверление расточным резцом для глухих отверстий. Форма расточки ступенчатая: с торца диаметром 25 мм на глубину 6,5 мм, далее – диаметром 14 мм и глубиной 5 мм.

Как сделать куб в кубе на токарном станке

Как сделать куб в кубе на токарном станке

Как сделать куб в кубе на токарном станке

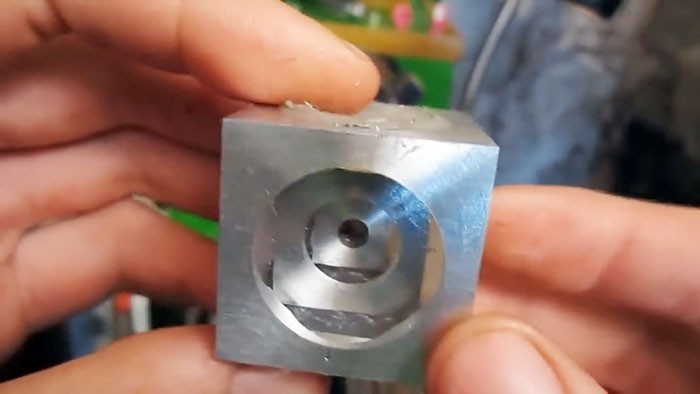

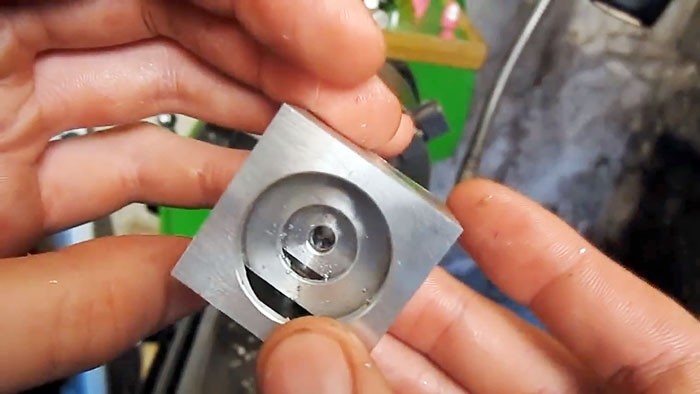

В конце каждой ступени канавочным резцом выполняем кольцевую проточку нужного диаметра. Для этого доводим кончик резца до дна ступени, затем передвигаем резец к диаметру и по лимбу ставим подачу.

Как сделать куб в кубе на токарном станке

Как сделать куб в кубе на токарном станке

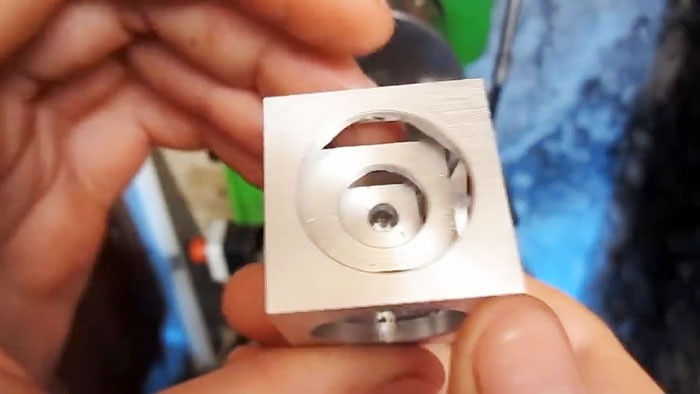

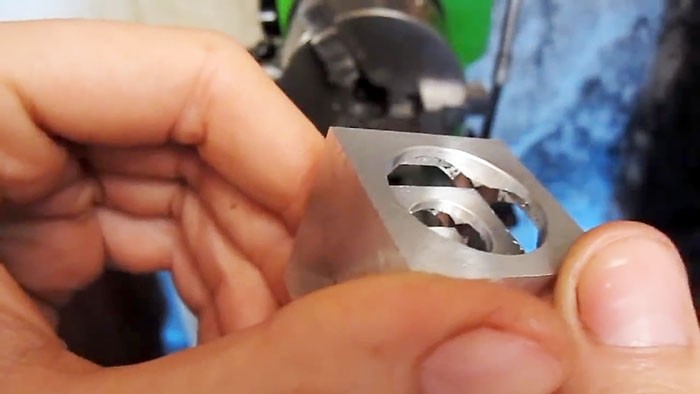

Повторяем эти операции для следующих четырех граней куба.

Как сделать куб в кубе на токарном станке

Как сделать куб в кубе на токарном станке

Как сделать куб в кубе на токарном станке

К шестой грани подход будет иной, т. к. к этому моменту внутренний куб держится только одним углом и если его обрабатывать как остальные, то он оборвется, сломает резец и повредится сам.

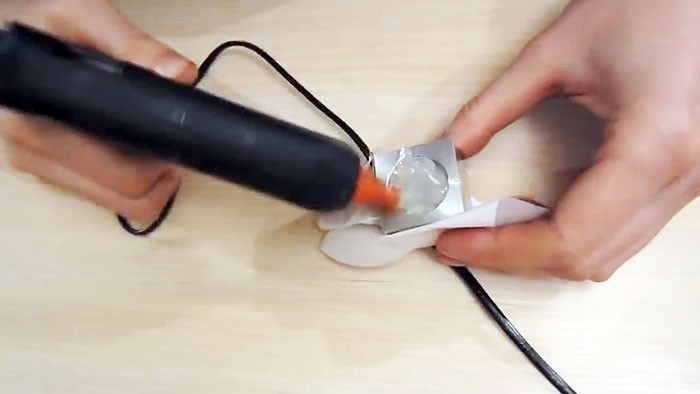

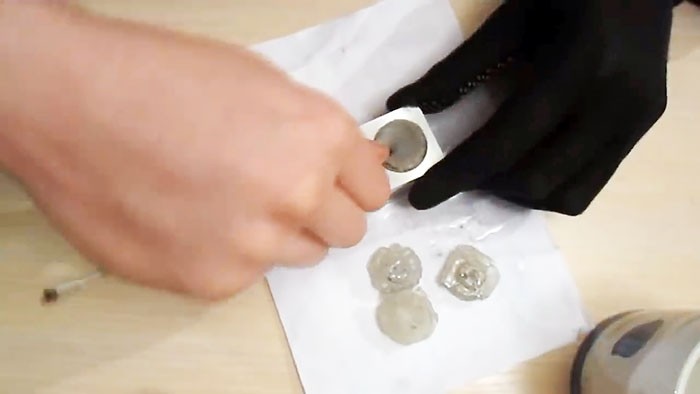

Для укрепления внутреннего куба заполняем горячим клеем все полости, используя специальный пистолет. Чтобы клей не вытекал до затвердения, используем бумажные салфетки, прикрывая ими отверстия.

Как сделать куб в кубе на токарном станке

Для быстрого отвердевания клея, опускаем куб, обернутый салфетками, в холодную воду.

Как сделать куб в кубе на токарном станке

Как только клей схватится, салфетки убираем, а куб с помощью разрезной втулки закрепляем в патроне токарного станка.
Выполняем все операции, что и для других граней куба, но очень осторожно и без больших подач, чтобы выделялось поменьше тепла, и клей не расплавился.
Опускаем куб со схватившимся клеем в горячую воду, где он, нагреваясь, слегка плавится. Не мешкая, удаляем клеевые «пробки» подходящим инструментом, например, отверткой.

Как сделать куб в кубе на токарном станке

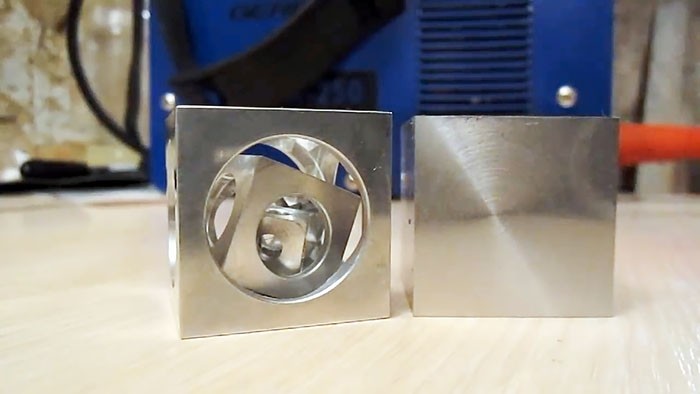

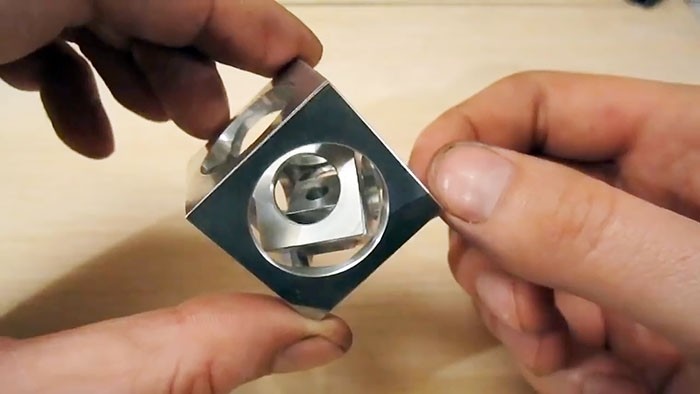

Второй и третий кубики освобождаются и, после чистки и полировки, сувенир — головоломка приобретает свой окончательный вид.

Как сделать куб в кубе на токарном станке

Как сделать куб в кубе на токарном станке

Как сделать куб в кубе на токарном станке

Смотрите видео
